Baie de brassage et câblage : le cœur physique du réseau
Une baie de brassage est l'armoire où aboutissent les câbles réseau d'un bâtiment : chaque prise murale y est reliée à un panneau, d'où un cordon la raccorde au switch. Elle accueille aussi le pare-feu, la box et souvent un onduleur. Bien conçue, elle permet de déplacer un poste ou de brancher une borne Wi-Fi sur une prise libre sans toucher aux murs ; mal tenue, elle devient un nœud de cordons où plus personne ne retrouve rien. Sa qualité dépend autant du câblage qui y arrive que du soin apporté à son organisation.
Un câblage testé, une baie documentée
Nous posons le câblage, en RJ45 comme en fibre optique, et installons la baie de brassage de vos locaux.
Pour les PME et les collectivités de Bretagne et de Loire-Atlantique.
Qu'est-ce qu'une baie de brassage ?
Le point de rencontre des câbles

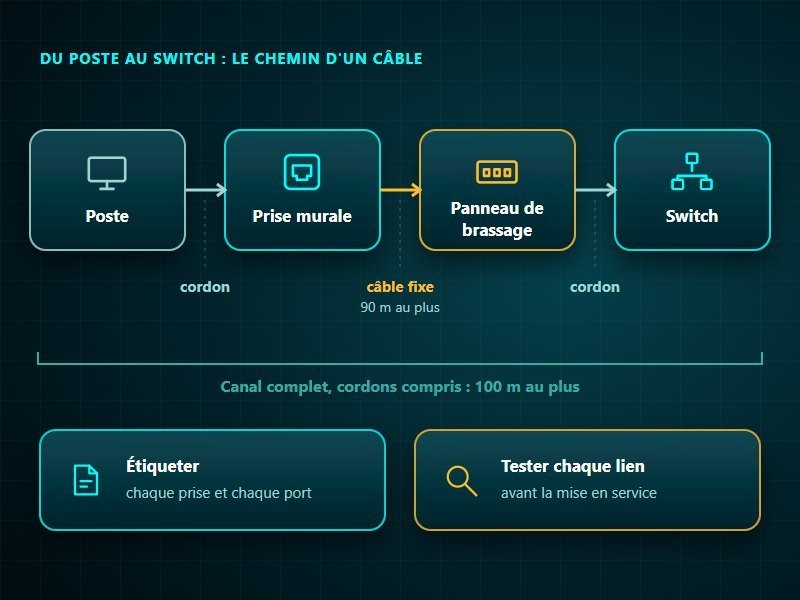

Dans un bureau bien câblé, aucun poste n'est branché directement sur le switch. De chaque prise murale part un câble fixe, caché dans les goulottes ou les faux plafonds, jusqu'à un panneau de brassage installé dans la baie. On « brasse » ensuite : un cordon court relie au switch le port du panneau qui correspond à cette prise. Le jour où un salarié change de bureau ou qu'une imprimante arrive, il suffit de déplacer un cordon dans la baie, sans tirer de nouveau câble. Quand le panneau reprend la numérotation des prises murales, on sait à tout moment où mène chaque câble.
Format 19 pouces et unités U
Les baies informatiques suivent le format 19 pouces, décrit par la norme internationale IEC 60297 et par la norme américaine EIA-310 : c'est la largeur des faces avant des équipements, soit 482,6 mm. Leur hauteur se compte en unités U de 44,45 mm, si bien qu'un équipement de 3U occupe 133,35 mm. Un petit site se contente souvent d'une baie murale, ou coffret, de 6U à 12U, tandis qu'une armoire sur pied, qui monte couramment jusqu'à 42U, reçoit les installations plus fournies. La baie de brassage sert d'abord au réseau ; pour une baie serveur, on vérifie avant l'achat que sa profondeur et sa charge admise conviennent aux machines prévues.
Ce qu'on range dans une baie
Panneaux, switchs et pare-feu
Une baie d'entreprise réunit le plus souvent un ou plusieurs panneaux de brassage RJ45, un tiroir pour la fibre quand le site en a, les switchs, le pare-feu et l'arrivée du lien internet : c'est là que se concentre l'infrastructure informatique des locaux. Les switchs PoE alimentent par le câble réseau les téléphones IP, les caméras et les bornes Wi-Fi, dont l'emplacement se décide lors d'un audit Wi-Fi. D'après un livre blanc de l'Ethernet Alliance, l'appareil alimenté dispose au plus de 13 W en 802.3af, de 25,5 W en 802.3at et de 71,3 W en 802.3bt, qui utilise les quatre paires. Les valeurs de 15,4, 30, 60 ou 90 W, que l'on lit aussi, désignent la puissance fournie par le switch, pas celle dont dispose l'appareil. On prévoit enfin de la place libre, car une baie pleine dès le premier jour oblige à tout reprendre au premier ajout.
L'onduleur et la chaleur
Dans une baie, l'onduleur évite qu'une micro-coupure fasse redémarrer les switchs et prive tout le monde de réseau. La CNIL, dans son guide de la sécurité des données personnelles, recommande d'en utiliser un pour protéger le matériel qui sert aux traitements essentiels. Elle compte parmi les erreurs à éviter une climatisation ou un onduleur sous-dimensionnés ou mal entretenus. Ses batteries vieillissent vite à la chaleur, rappelle le livre blanc n° 68 de Schneider Electric, qui conseille de rester sous 25 °C dans le local. Toute l'électricité consommée dans la baie finit en chaleur : quelques switchs se contentent souvent d'une ventilation bien placée, mais au-delà de plusieurs centaines de watts dans un placard fermé, il faut une ventilation assistée, puis une climatisation dédiée.
Le câblage structuré, de la prise au panneau
Normes, longueurs et catégories
Dans des bureaux, on applique les normes de câblage générique ISO/IEC 11801, reprises en Europe par la série EN 50173, et les normes d'installation EN 50174, dont la partie 2 consacre un article entier à la séparation entre câbles informatiques et câbles électriques. Les grades 2TV et 3TV, eux, concernent le logement. La règle d'usage limite la partie fixe, du panneau à la prise murale, à 90 m, et l'ensemble, cordons compris, à 100 m. Le gigabit passe sur cette longueur dès la catégorie 5e ; pour le 10 Gbit/s sur 100 m, la référence est la catégorie 6A, que le fabricant de testeurs Fluke Networks recommande pour tout câblage neuf. La catégorie 6 ne porte le 10 Gbit/s que sur des distances plus courtes, à vérifier par une mesure. Au-delà de 100 m, entre étages éloignés ou entre bâtiments, la fibre optique prend le relais : en 10 Gbit/s, environ 300 m en multimode OM3 et 400 m en OM4 selon le même fabricant, et bien davantage en monomode.
Tester avant la mise en service
Un câble posé n'est pas pour autant un câble conforme. Fluke Networks distingue trois niveaux d'appareils : le testeur de continuité vérifie que chaque fil arrive au bon endroit, le qualificateur indique si le lien convient à une technologie donnée, et seul le certificateur établit s'il respecte une catégorie ou une classe normalisée. Le rapport de certification donne, lien par lien, l'affaiblissement, la diaphonie, la longueur et un verdict réussi ou échoué. C'est aussi la pièce que demandent les fabricants de câblage pour accorder leur garantie.
Une baie bien tenue, et bien fermée
Repérer et documenter
Les normes d'installation, ISO/IEC 14763-2 et EN 50174, font de l'étiquetage et de la documentation une partie du travail : chaque câble, chaque prise et chaque port de panneau porte un identifiant, reporté dans un registre mis à jour après tout ajout ou déplacement. Sans ce repérage, on finit par débrancher des cordons au hasard pour savoir quel bureau perd le réseau. Des cordons de la bonne longueur, rangés dans les passe-câbles, laissent aussi l'air circuler et rendent la baie lisible au premier coup d'œil. Garder cet ordre fait partie de la maintenance du réseau, au même titre que les mises à jour du pare-feu et des switchs.
Fermer la baie et le local
Une baie ouverte donne accès à tout le réseau. Dans sa mesure 26, le guide d'hygiène informatique de l'ANSSI recommande de contrôler l'accès aux locaux techniques par serrure ou badge, de ne pas y laisser entrer de prestataire seul sans traçabilité et de restreindre ou désactiver les prises réseau des zones ouvertes au public. La CNIL cite nommément les baies de brassage parmi les accès au réseau à protéger. Pour une PME, cela commence simplement : une baie fermée à clé, dans un local qui ne sert pas de débarras.
